哈嘍，今天要介紹的是有關電感磁芯的飽和度介紹，讓我們一起看起來吧~

通過電感峰值電流，我們可以發現電感上產生了什么。很容易會知道，隨著通過電感的電流增加，它的電感量會減小。這是由于磁芯材料的物理特性決定的。電感量會減少多少就很重要了：如果電感量減小很多，轉換器就不會正常工作了。當通過電感的電流大到電感實效的程度，此時的電流稱為“飽和電流”。這也是電感的基本參數。

實際上，轉換電路中的開關功率電感總會有一個“軟”飽和度。要了解這個概念可以觀察實際測量的電感Vs DC電流的曲線：

當電流增加到一定程度后，電感量就不會急劇下降了，這就稱為“軟”飽和特性。如果電流再增加，電感就會損壞了。

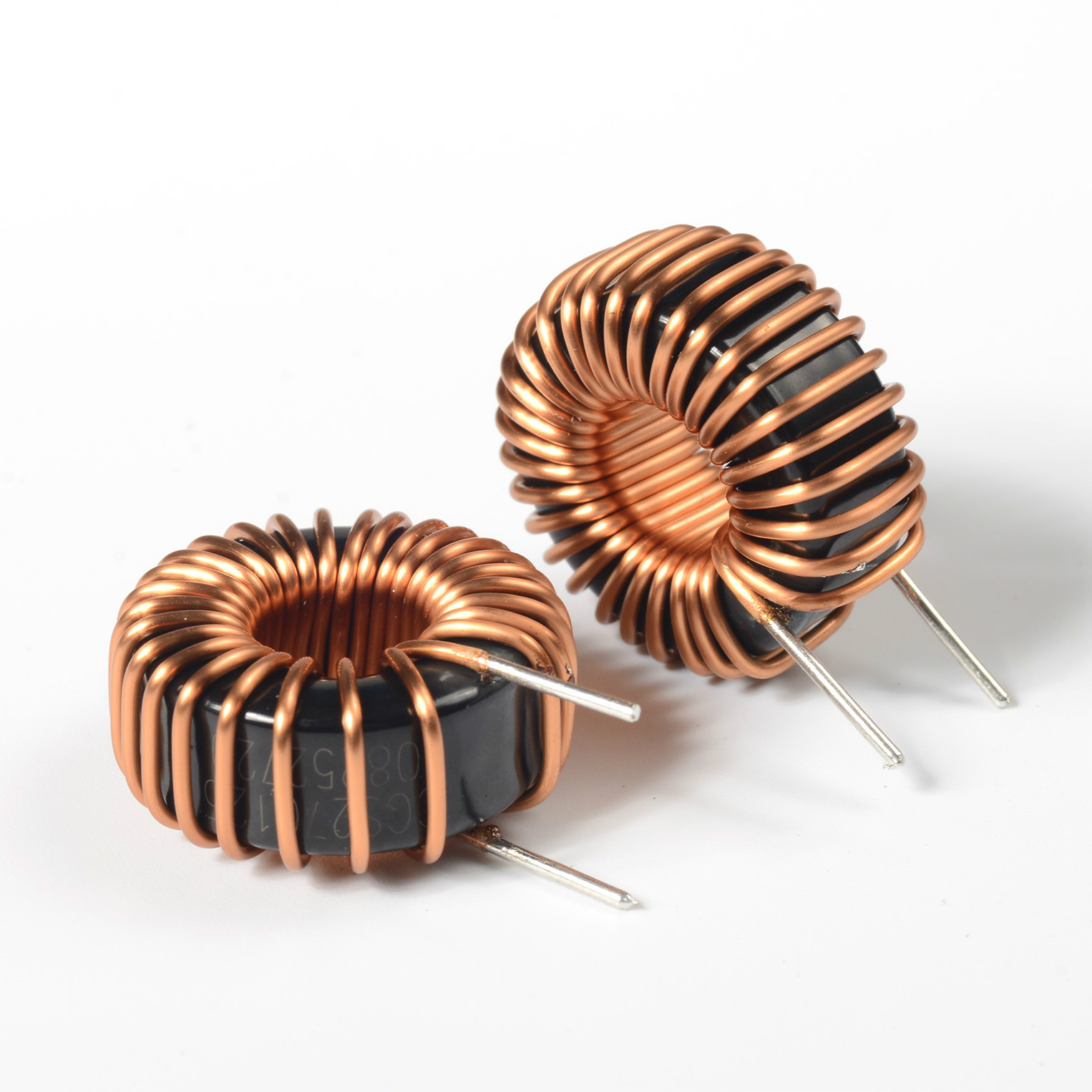

注意：電感量下降在很多類的電感中都會存在。例如：toroids，gapped E-cores等。但是，rod core電感就不會有這種變化。

有了這個軟飽和的特性，我們就可以知道在所有的轉換器中為什么都會規定在DC輸出電流下的最小電感量;而且由于紋波電流的變化也不會嚴重影響電感量。在所有的應用中都希望紋波電流盡量的小，因?yàn)樗鼤?huì)影響輸出電壓的紋波。這也就是為什么大家總是很關心DC輸出電流下的電感量，而會在Spec中忽略紋波電流下的電感量

飽和電流ISAT一般是標注在電感值衰減在10%、30%或40%之情況下的偏置電流。以氣隙鐵氧體而言，因其飽和電流特性非常急遽，10%與40%相差不大，可參考圖4。但如果是鐵粉芯（如沖壓式電感），飽和曲線比較緩和，如圖9，電感衰減10%或40%的偏置電流相差很多，因此就飽和電流值，二種鐵芯將分開探討如下。

對于一個氣隙鐵氧體，以ISAT作為電路應用最大的電感電流上限點是合理的。但如果是鐵粉芯，因?yàn)榫忥柡吞匦?，即便?yīng)用電路最大電流超過ISAT也不會發生問題，因此這種鐵芯特性最適合開關轉換器的應用。在重載時，雖然電感器之電感值較低，造成電流漣波因子較高，但現今的電容電流耐受度高，因此并不會成為問題。在輕載時，電感器之電感值較大，有助于降低電感的漣波電流，進而降低鐵損。

額定電流（IDC）

IDC值為當電感溫升為Tr?C時的直流偏置。規格書同時標注其在20?C的直流電阻值RDC。依銅導線的溫度系數約為3,930 ppm，在Tr溫升時，其電阻值為RDC_Tr = RDC（1+0。00393Tr），其功耗為PCU = I2DCxRDC。此銅損功耗在電感器表面散逸，可計算出電感的熱阻ΘTH：

相同系列及尺寸的電感，因表面散熱面積一樣，其計算所得之熱阻也相差無幾；換句話說，可以估算不同電感的額定電流IDC。不同系列（封裝）的電感，其熱阻也不同。

在DC-DC轉換器中，電感器是僅次于IC的核心元件。通過選擇恰當?shù)碾姼衅?，能夠獲得較高的轉換效率。在選擇電感器時所使用的主要參數有電感值、額定電流、交流電阻、直流電阻等，在這些參數中還包括功率電感器特有的概念。例如，功率電感器的額定電流有兩種，它們之間的差異是什么呢？

為了回答這樣的疑問，我們?cè)谶@里對功率電感器的額定電流進行說明。

存在兩種額定電流的原因  

功率電感器的額定電流有"基于自我溫度上升的額定電流"和"基于電感值的變化率的額定電流"兩種決定方法，分別具有重要的意義。"基于自我溫度上升的額定電流"是以元件的發熱量為指標的額定電流規定，超出該范圍使用時可能會導致元件破損及組件故障。

與此同時，"基于電感值的變化率的額定電流"是以電感值的下降程度為指標的額定電流規定，超出該范圍使用時可能會由于紋波電流的增加而導致IC控制不穩定。此外，根據電感器的磁路構造的不同，磁飽和的傾向（即電感值的下降傾向）有所不同。

對于開磁路類型，隨著直流電流的增加，到規定電流值為止呈現比較平坦的電感值，但以規定電流值為境界電感值急劇下降。相反，閉磁路類型隨著直流電流的增加，透磁率的數值逐漸減少，因此電感值緩慢下降。

功率電感規格書中對額定電流參數僅注明介質的飽和電流Isat值。

小常識：Isat與rms的區別

Isat與Irms是工程人員常常會碰到的技術術語，但因有些客戶的問題，時常將兩者混淆，造成工程技術上的錯誤。Isat與Irms兩者分別表示什么，中文又是指什么? Isat與Irms兩者如何定義，它們與那些因素有關?我們?cè)陔姼性O(shè)計時，如何定義?

Isat：指磁介質的飽和電流，是指磁介質達到Bm對應的Hm所需的DC電流量的大小，對于電感，即電感下降到一定比例后的電流大小，如SRI1207-4R7M產品，電感下跌20%的電流為8。4A，則Isat=8。4A。Isat計算公式如下：

設截面積為S、長為l，磁導率為μ的鐵環上，繞以緊密的線圈N匝，線圈中通過的電流為I。則依磁路定律:

Hl/0。4π=NI=0。7958Hl

對于同一材質及呎吋的鐵芯Hl依B-H曲線進行變化，但在同一斜率下，Hl是不變的，因此:

N1*I1=Hl/0。4π=N2*I2

即:

N1/N2=I2/I1

Irms：指電感產品的應用額定電流，也稱為溫升電流，即產品應用時，表面達到一定溫度時所對應的DC電流。
