高頻逆變電源的工作頻率在20kHz~50 kHz，作為電源心臟的主變壓器，傳統的鐵芯材料鐵氧體雖高頻損耗較低，但其低頻段（100kHz以下）的磁特性不太好，又因其飽和磁感應值（Bs）較低，鐵芯的體積和重量仍較大，此外，鐵氧體的居里溫度較低，熱穩定性差，溫度稍高即導致Bs值降低，易飽和，工作狀態不穩定，不適合于高頻大功率下使用。納米晶磁環(超微晶鐵芯)，具有優良的綜合磁性能，特別是應用在高頻大功率逆變電源上，作為逆變變壓器的鐵芯已是獨占鰲頭。

  一、納米晶的優點

  納米晶磁環(超微晶鐵芯)同時具備了硅鋼、坡莫合金、鐵氧體的優點。即：

  高磁感：飽和磁感Bs＝1.2T，是坡莫合金的一倍，鐵氧體的2.5倍。鐵芯功率密度大，可以達到15 kW～20kW/kg。

  高磁導率：靜態初始導磁率μ0可高達12萬～14萬，與坡莫合金相當。用于功率變壓器鐵芯的磁導率是鐵氧體的10多倍，大大降低了激磁功率，提高了變壓器的效率。

  低損耗：在20kHz～50kHz頻率范圍是鐵氧體1/2～1/5，降低鐵芯溫升。

  居里溫度高：納米晶磁環(超微晶鐵芯)的居里溫度達570℃，鐵氧體的居里溫度僅180℃～200℃。

  由于以上的優點，納米晶制造的變壓器應用在逆變電源上，對電源可靠性提高起了很大作用：

  損耗小，變壓器溫升低，大量用戶的長期實際使用證明，納米晶變壓器的溫升遠遠低于IGBT管子的溫升。

  鐵芯磁導率高，降低了激磁功率，減小了銅損，提高了變壓器的效率。變壓器的初級電感大，減小了電流在開關時對IGBT管子的沖擊。

  工作磁感高，功率密度大，可達到15Kw/kg。減小了鐵芯的體積。特別是大功率逆變電源，體積減小使得在機箱內空間增大，有利于IGBT管子的散熱。

  變壓器的過載能力強，由于工作磁感選擇在飽和磁感的40%左右，當過載發生時，僅由于磁感增高產生發熱，而不會因鐵芯飽和而損壞IGBT管子。

  納米晶磁環(超微晶鐵芯)的居里溫度高，假設溫度達到100℃以上時，鐵氧體變壓器已經不能工作，納米晶變壓器完全可以正常工作。

  納米晶的這些優點，被越來越多的電源生產廠家認識并采用，國內一批生產廠，已經采用納米晶鐵芯，并應用多年。越來越多的廠家開始使用或試用。目前已經廣泛應用在逆變焊機、通信電源、電鍍電解電源、感應加熱電源、充電電源等領域，今后幾年還會有更大幅度的增加。

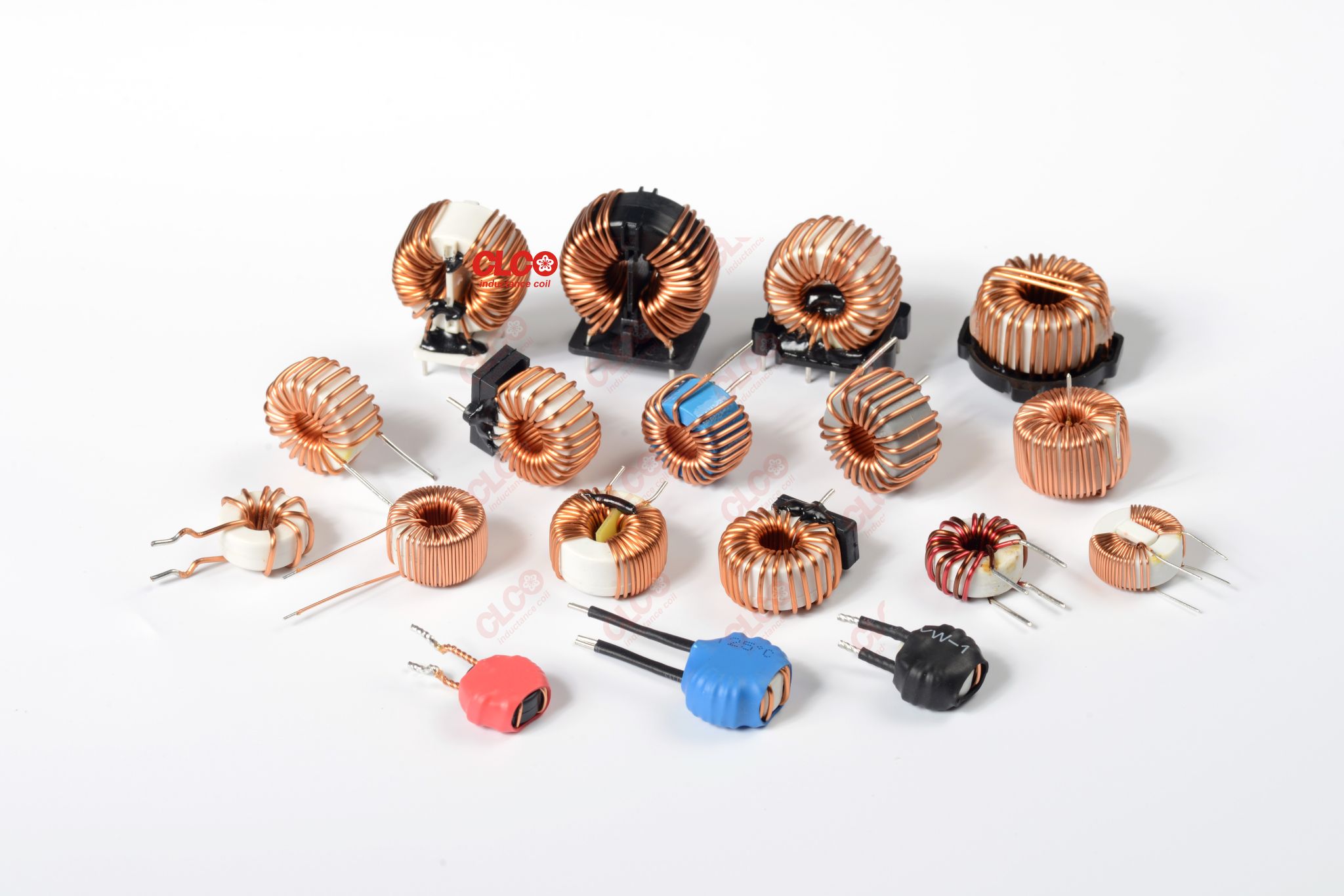

      深圳市創盈非晶新材料技術有限公司座落在中國深圳龍華區，是國家高新技術企業，深圳市前海新四板掛牌企業，深圳市創新型示范企業。是中國非晶和（EMC/EMI）電感線圈專業（ODM/OEM）制造商。
