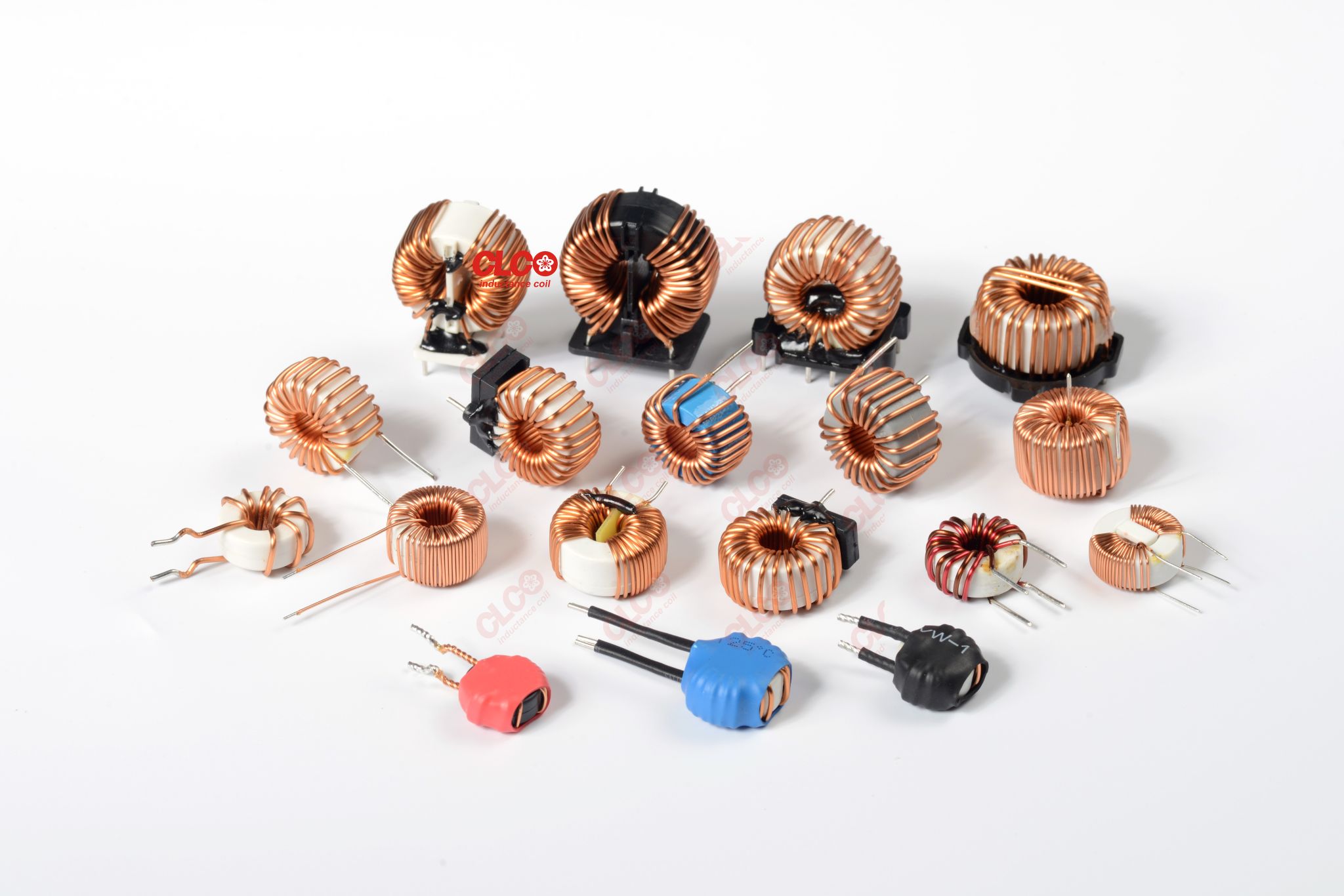

電感線圈在電源電路中是十分常用的，只不過分類也很豐富，按照不同的性質、形式或結構，都能分成多種類型，至于電感線圈Q值怎么界定？以下講述的這些定義值得參考，據說，它的Q值越高越好，那么，要如何能讓它漲起來呢？答案就在這里。

首先來講下電感器品質因素Q的界定

Q值是考慮到電感件的基本參數.就是指電感在某一頻率的交流電路下運行時,所造成的阻抗角與其等效串聯電路耗損電阻器之比.電感的Q值越高,其耗損越小,效率越高.

品質因素Q是體現線圈品質的重要參數，提升線圈的Q值，能夠稱之為繞制線圈要留意的要點之一。

那麼，如何提高繞制線圈的Q值呢，下邊講解具體的方式：

1.依據輸出功率，采用線圈的輸電線

工作于低頻段的電感器線圈，一般采用絲包線等帶絕緣套管的輸電線繞制。電感器線圈輸出功率高過幾萬元赫，而小于2MHz的線路，采用多芯絕緣套管的輸電線繞制線圈，那樣，可合理地提升電導體的占地面積，進而能夠處理趨膚效應的危害，使Q值比一樣截面的一條輸電線繞制的線圈高30%-50%。在頻率高過2MHz的線路中，電感器線圈應取放一條粗輸電線繞制，輸電線的孔徑一般為0.3mm-1.5mm。采用間繞的電感器線圈，廣泛電鍍金銅心線繞制，以提升輸電線表層的導電率。此時電感器線圈不適合采用多芯輸電線繞制，由于多芯絕緣電纜在頻率很高時，線圈絕緣套管化合物將引起的額外耗損，它的效果反比不上一條輸電線好。

2.采用高品質的線圈骨架，降低有機化學物質損耗

在頻率較高的場所，如短波波段，由于一般的線圈構架，其有機化學物質損耗明顯提升，因而，應取放高頻率化合物原材料，如高頻率瓷.聚四氟乙烯.相對密度高的硬度高的高密度聚乙烯等做為構架，并采用間繞法繞制。

3.挑選有效的線圈型號規格

能夠減小耗損外徑一定的單面線圈(φ20mm-30mm)，當繞阻長短L與直徑D的市場占有率L/D=0.7時，其耗損最少;直徑一定的多層線圈L/D=0.2-0.5，用t/D=0.25-0.1時，其耗損最少。繞阻薄厚t.繞阻長短L和直徑D中間保證3t+2L=D的情形下，耗損也最少。采用抗干擾能力磁心的線圈，其L/D=0.8-1.2時最好。

4.選中有效抗干擾能力磁心的直徑

用屏蔽罩，會提升線圈的耗損，使Q值減少，因而屏蔽罩的型號規格不能過小。如果屏蔽罩過大，會擴大容積，因此要選中有效屏蔽罩的直徑型號規格。

當屏蔽罩直徑Ds與線圈直徑D之比確保如下所示即Ds/D=1.6-2.5時，Q值減少不超10%。

5.采用磁芯可使線圈匝數明顯減少

線圈中采用磁芯，降低了線圈的線圈匝數，不但減少線圈的阻值，有益Q值的提升，并且變小了線圈的容積。

6.線圈直徑適度選大點

有利于減少耗損在有可能的條件下，線圈直徑選大一些，容積擴大一些，有益于減少線圈的耗損。一般接收機，單面線圈直徑取12mm-30mm;雙層線圈取6mm-13mm，但從容積考慮，也不適合高于20mm-25mm的范疇。

7.減少繞制線圈的分布電容

盡可能選擇無構架方法繞制線圈，或是繞制在凸筋式構架上的線圈，能減少分布電容15%-20%;按段繞法可減少多層線圈的分布電容的1/3～l/2。針對雙層線圈而言，直徑D越小，繞阻長短L越小或繞阻薄厚t越大，則分布電容越小。理應十分重視的是：歷經漫漬和封涂后的線圈，其分布電容將擴大20%-30%。

整體而言，繞制線圈，至始至終把提升Q值，減少耗損，作為考慮的關鍵。
